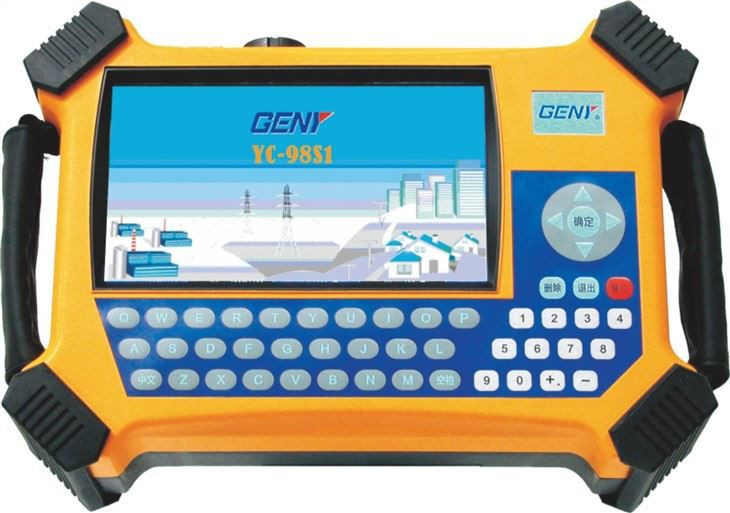

YC98S1 Φορητό τριφασικό πρότυπο μετρητή
● 0,05% υψηλή ακρίβεια (άμεση σύνδεση)
● Με οθόνη χρωμάτων 7 ιντσών 480x234
● Ευρεία περιοχή τροφοδοσίας τάσης: 55V ~ 480V
● Σύνδεση με τον τρέχοντα σφιγκτήρα: Standard 100A.
● Από το ρεύμα 5a έως 2000A ως επιλογή.
● Δύο τρόποι για τροφοδοσία: Εξωτερική ενέργεια εναλλασσόμενου ρεύματος
τροφοδοσία ή δοκιμή ηλεκτρικού ρεύματος
Εφαρμογές και απαιτήσεις | ||||
περιβάλλον | Ασφάλεια | |||
Λειτουργία Θερμοκρασία | Σχετική υγρασία | Υψόμετρο | Τάξη IP | Συμμόρφωση |
-25 ° C- + 45 ° C | 40% - 95% | <2500μ | Ip30 | CE συμμορφώνεται |
Τύπος | Yc-98s1 |
Δοκιμή τάσης | |
Εύρος | 30V-480V |
Λάθος | ± 0,05% |
Αρμονικός | 2nd-51σκαλίζω |
Ρεύμα δοκιμής | |
Εύρος (άμεση σύνδεση) | 0,05-10a |
(CT CT) | 100α 5α, 500a, 1000a, 2000a (επιλογή) |
Σφάλμα (άμεση σύνδεση) | ± 0,05% |
Σφάλμα (CT CT) | ± 0,2% (5α, 100a) ± 0,5% (Άλλο) |
Αρμονικός | 2nd-51αγωνίζομαι |
Σφάλμα μέτρησης ισχύος | |
Ενεργός ισχύος (άμεση σύνδεση) | ± 0,05% |
Ενεργός ισχύος (CT CT) | ± 0,2% (5α, 100a) ± 0,5% (Άλλο) |
Ακριβής ισχύος (άμεση) | ± 0,1% |
Ακριβής ισχύος (Clamp CT) | ± 0,2% (5α, 100a) ± 0,5% (Άλλο) |
Σφάλμα ενεργειακού μέτρου | |
Ενεργή ενέργεια (απευθείας) | ± 0,05% |
Ενεργή ενέργεια (CT CT) | ± 0,2% (5α, 100a) ± 0,5% (Άλλο) |
Αντιδραστική ενέργεια (απευθείας) | ± 0,1% |
Αντιδραστική ενέργεια (CT CT) | ± 0,2% (5α, 100a) ± 0,5% (Άλλο) |
Γωνία φάσης | |
Εύρος | 0 ° -360 ° |
Λάθος | ± 0,05 ° |
Συχνότητα | |
Εύρος | 45Hz-65Hz |
Παλμική έξοδος | |
Έξοδος υψηλής συχνότητας (CH) | - |
Χαμηλή συχνότητα | 3600Μπ / kWh |
Αναλογία RatioPulse Pulse | 1: 1 |
Επίπεδο εξόδου | 5V |
Παλμική είσοδος | |
Κανάλι εισόδου | 2 |
Επίπεδο εισόδου | 5-10V |
Συχνότητα εισόδου | Max.100hz |
Απεικόνιση | |
Ανάλυση | 7 \"χρώμα TFT |
Λειτουργία | |
Διάνυσμα διάγραμμα | ● |
Κυματομορφή | ● |
Συσσώρευση ενέργειας | ● |
Δοκιμή αναλογίας CT | ● |
Είσοδος τοπικής παραμέτρων | ● |
Εξομοίωση καλωδίων | ● |
Αυτο-βαθμονόμηση | ● |
Έλεγχος εγγραφής | ● |
Αποθήκευση δεδομένων | ● |
Αποθήκευση δεδομένων Ποσότητα | 5000 |
Εξωτερική εκτεταμένη | ● |
ΕΚΤΥΠΩΣΗ οθονης | ● |
Λιμάνι επικοινωνίας | USB / RS232 |
Επικοινωνία με | ● |
Μεταφόρτωση δεδομένων | ● |
Εξωτερικός εκτυπωτής μίνι | ● |
Εξωτερικό πληκτρολόγιο | ● |
Αλλα | |
Τρόπος παροχής τάσης | Εξωτερική ισχύς Δοκιμή ηλεκτρικής ισχύος |
Παροχή τάσης | 55-480V, 50 / 60Hz |
Διαστάσεις (WXHXD) | 245x168x67 |
Βάρος (kg) | 1,5kg |
