YC98G Υψηλής ακρίβειας 0,1 / 0,05% Φορητός τυπικός μετρητής τριφασικής λειτουργίας με σφιγκτήρα CT 200A, 500A, 1000A (προαιρετικό)

YC98G Υψηλής ακρίβειας 0,1 / 0,05% Φορητός τυπικός μετρητής τριφασικής λειτουργίας με σφιγκτήρα CT 200A, 500A, 1000A (προαιρετικό)

Τα φορητά πρότυπα αναφοράς του γονιδίου με το σχεδιασμό ανθρώπινου προσανατολισμού, μικρή φιλοσοφία και ελαφρύ, ακρίβεια μέχρι 0,05, κοστούμι για εταιρείες ηλεκτρικής ενέργειας, μετρήσεις και ποιοτικά τμήματα εξετάζοντας τα τμήματα και σε σχέση με τη χρήση μετρολογίας στο πεδίο.

Ποσότητα:
Κατάσταση διαθεσιμότητας:





Ρωτώ Προσθήκη στο καλάθι

περιγραφή προϊόντος

Ιδρύθηκε το 1987, το GUNY είναι γνωστό ως ένας από τους κορυφαίους και επαγγελματίες κατασκευαστές και προμηθευτές YC98G υψηλής ακρίβειας υψηλής ακρίβειας 0,1% / 0,05% φορητό τριφασικό πρότυπο μετρητή εργασίας με μεγάλη απόσταση μέτρησης στην Κίνα. Αποσυνδεθείτε να αγοράσετε τον εξοπλισμό ποιότητας που κατασκευάζονται στην Κίνα από εμάς και να δοκιμάσετε την καλή υπηρεσία μετά την πώληση.

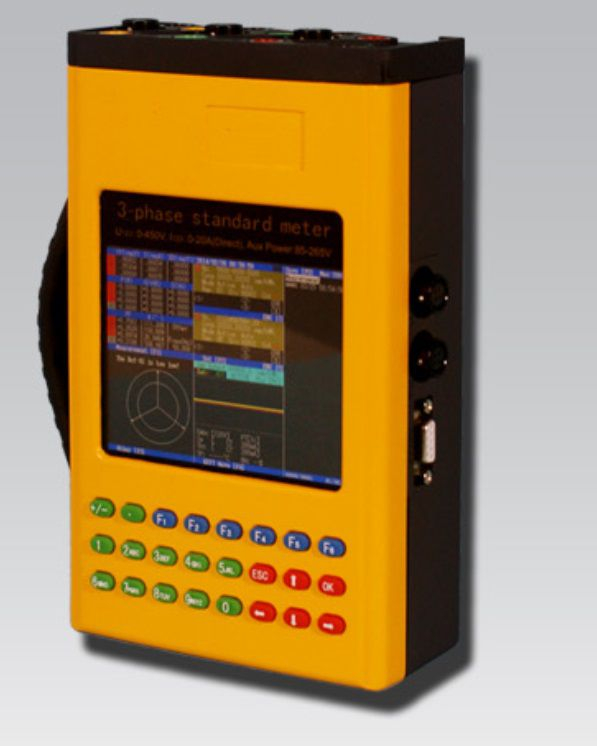

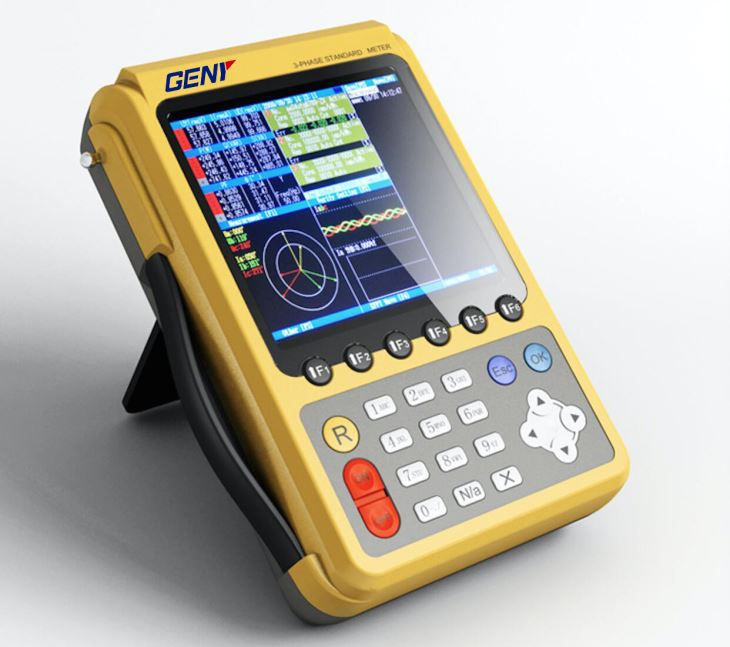

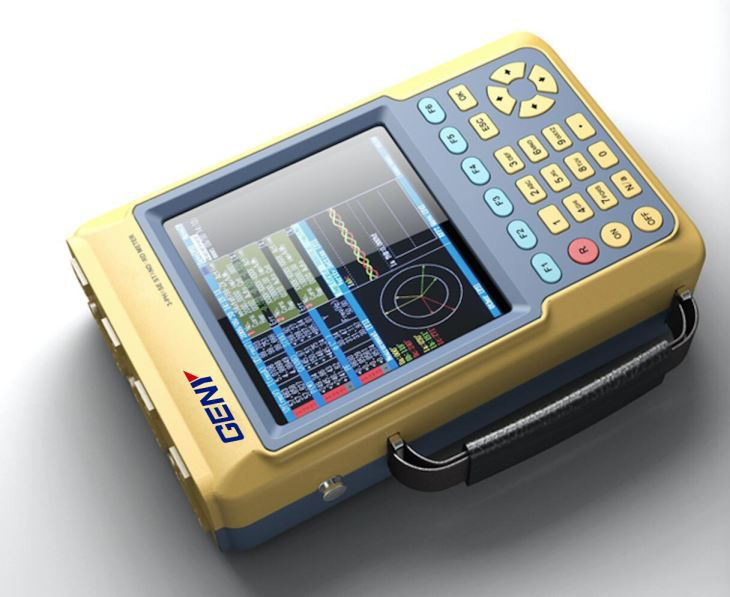

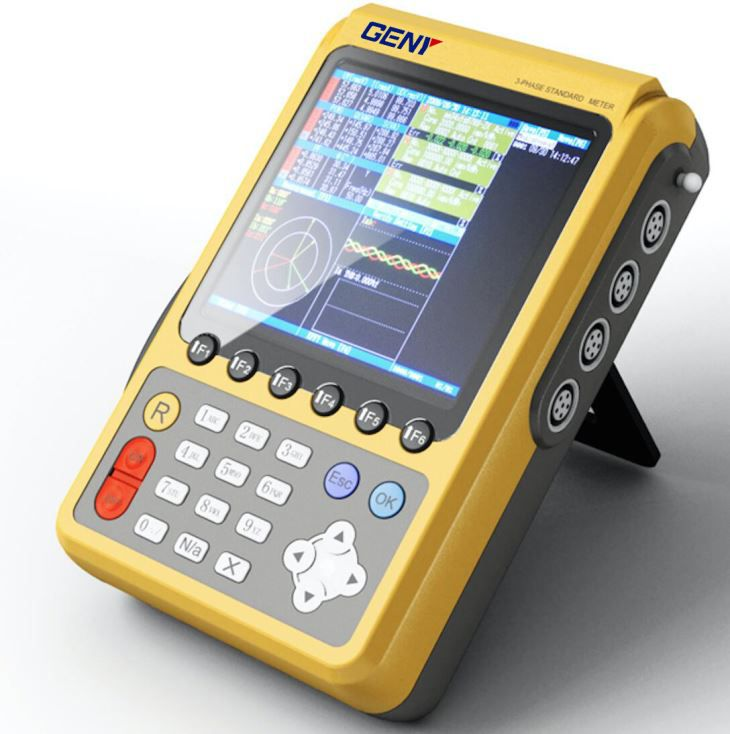

YC98G Υψηλή ακρίβεια 0,1% / 0,05% φορητό τριφασικό πρότυπο μετρητή εργασίας

Όνομα: Φορητό τριφασικό πρότυπο μετρητή

Μοντέλο: YC98G

- Περιγραφή

Το YC98G είναι ένα φορητό πρότυπο εργασίας για την επαλήθευση του ενεργού / αντιδραστικού τριών φάσεων (3 ή 4 καλώδια) και μετρητή μονής φάσης

■ 1 σύρμα φάσης 2

■ 3 σύρμα φάσης 3

■ 3 σύρμα φάσης 4

Μια άλλη εφαρμογή είναι για την ηλεκτρονική παρακολούθηση

■ Στις δοκιμές σφαλμάτων

■ Παρακολουθεί πολλές παραμέτρους του ηλεκτρικού δικτύου

■ Δοκιμές αναλογία μετασχηματισμού του CT

■ Ελέγξτε την καλωδίωση τριών φάσεων

- Χαρακτηριστικά

■ Υψηλή ακρίβεια

1. Απευθείας σύνδεση έως 0,05%.

2. Τρέχον σφιγκτήρα έως 0,2%.

■ Μεγάλη οθόνη έγχρωμης οθόνης 7 ιντσών

1. TFT 640 * 320 LCD

2. Εξαιρετικά σαφή οθόνη εξασφαλίζει ότι τα δεδομένα δοκιμής είναι εύκολο να διαβαστούν

■ Alpha / Αριθμητικό πληκτρολόγιο

Εξασφαλίζει γρήγορη και εύκολη εισαγωγή δεδομένων

■ Μενού και μαλακά πλήκτρα

Γρήγορη πρόσβαση σε διάφορες τυπικές λειτουργίες μετρητών

■ Εκτεταμένη περιοχή δυναμικής τάσης

20 - 500 βολτ

■ Μέθοδοι δοκιμών διπλής τρέχουσας δοκιμής - Direct Connect και Connect Connect)

1. 0 - 20α (άμεση σύνδεση)

2. 100Α Clamp CT (Standard)

3. 200Α, 500Α, 1000a CT (προαιρετικό)

■ Διπλή τροφοδοσία

1. Εξωτερική πηγή εναλλασσόμενου ρεύματος

2. Εσωτερική τελική πηγή ισχύος

■ Μέτρηση μετρητών

1. Ενεργή ή αντιδραστική ισχύ από δύο μέτρα ταυτόχρονα

2. Ενεργή και αντιδραστική ισχύ από ένα μέτρο ταυτόχρονα

■ Θύρες επικοινωνίας

RS232 / USB

■ Μεγάλη μνήμη χωρητικότητας

1. 1000 Σετ δεδομένων δοκιμής μπορούν να αποθηκευτούν επί του σκάφους

2. Η χωρητικότητα αποθήκευσης μπορεί να αυξηθεί μέσω της θύρας USB όταν χρειάζεται

3. Εύκολη αποθήκευση δεδομένων ιστότοπου - Δεν απαιτείται PC

- Τεχνικές προδιαγραφές

■ Προδιαγραφές για YC98G - 0,1%

Είδος	Εύρος μέτρησης	Αποτελεσματική ανάλυση	Ακρίβεια (%)	Οι υπολοιποι
Τάση	5 - 450 V	0,001 V	0,05%	2 σειρές (1: 4)
Τρέχουσα CT	0,05 - 20 α	0.0002 α	0,05%	3 σειρές (1:10)
Clamp ct	0,01 - 100 α	0,001 α	0,15%	3 σειρές (1:10)
συχνότητα	45-65 Hz	0,001 Hz	0,01 Hz
Ενεργή ενέργεια	0 ~ ± umax x imax	0.0001 W	0,1%
	0 ~ ± umax x imax	0.0001 W	0,2%	Με σφιγκτήρα CT
Δύναμη αντίδρασης	0 ~ ± umax x imax	0.0001 var	0,2%
	0 ~ ± umax x imax	0.0001 var	0,3%	Με σφιγκτήρα CT
Προφανής δύναμη	0 ~ ± umax x imax	0.0001 Va	0,2%
Ενεργός ενέργεια			0,1%
			0,2%	Με σφιγκτήρα CT
Αντιδραστική ενέργεια			0,2%
			0,3%	Με σφιγκτήρα CT
Ενεργειακή σταθερά	180000IMP / KWH / 1800IMP / KWH / 18IMM / KWH *
Συντελεστής ισχύος	0 ~±0.9999	0.0001	±0.01
Γωνία φάσης	0 ~ 359. 999º	0.001º	±0.01º
Περιβάλλον εργασίας	-10 ~ ~ + 55℃, 15 ~ 85% Rhd，υψόμετρο：-10 ~ 3500 μ
Επιρροή θερμοκρασίας	≤25ppm /℃ (U / i,≤15ppm /℃ (οι υπολοιποι）
Επίδραση συχνότητας	≤25ppm / hz
Διεπαφή παλμού	- Εισαγωγή (2 κανάλια, PLI1, PLI2) - Χαμηλό επίπεδο≤2V, υψηλό επίπεδο≥5V - Έξοδος (2 κανάλια, ενεργή ισχύς PLO-1, αντιδραστική ισχύς PLO-3) - Χαμηλό επίπεδο≤0,5V, υψηλό επίπεδο≥11,5V
Διασύνδεση επικοινωνίας	Ασύγχρονη σειριακή μετάδοση: RS232, 9600bps, 1N8.
Τροφοδοσία ισχύος1	Τροφοδοσία από το U1, το οποίο δοκιμασμένο κύκλωμα Τερματικά: 85 ~ 450V /≯35va			Από δοκιμασμένο κύκλωμα
Τροφοδοσία ισχύος 2	Ισχύς από την υποδοχή AC: 85 ~ 450V /≯35va
Τροφοδοσία ισχύος3	Μπαταρία Τύπος: Li Polymer Batter, Μέγεθος: 110MMX51MMX16MM, Προτείνω Τάση εξόδου: 7.2V, Χωρητικότητα: 5000mAh			Εσωτερική μπαταρία Li
Διάσταση	Μέσο: 245mm x 162mm x 60mm
	Θήκη μεταφοράς: 559mm x 351mm x 229mm
Βάρος	Βάρος του κύριου οργάνου: 1,7kg
	Συνολικό σύνολο Βάρος: 11,5kg

■ Προδιαγραφές για YC98G - 0,05%

Είδος	Εύρος μέτρησης	Αποτελεσματική ανάλυση	Ακρίβεια (%)	Οι υπολοιποι
Τάση	5 - 450 V	0,001 V	0,02%	2 σειρές (1: 4)
Τρέχουσα CT	0,05 - 20 α	0.0002 α	0,02%	3 σειρές (1:10)
Clamp ct	0,01 - 100 α	0,001 α	0,15%	3 σειρές (1:10)
συχνότητα	45-65 Hz	0,001 Hz	0,01 Hz
Ενεργή ενέργεια	0 ~ ± umax x imax	0.0001 W	0,05%
	0 ~ ± umax x imax	0.0001 W	0,2%	Με σφιγκτήρα CT
Δύναμη αντίδρασης	0 ~ ± umax x imax	0.0001 var	0,1%
	0 ~ ± umax x imax	0.0001 var	0,3%	Με σφιγκτήρα CT
Προφανής δύναμη	0 ~ ± umax x imax	0.0001 Va	0,1%
Ενεργός ενέργεια			0,05%
			0,2%	Με σφιγκτήρα CT
Αντιδραστική ενέργεια			0,1%
			0,3%	Με σφιγκτήρα CT
Ενεργειακή σταθερά	180000IMP / KWH / 1800IMP / KWH / 18IMM / KWH *
Συντελεστής ισχύος	0 ~±0.9999	0.0001	±0,005%
Γωνία φάσης	0 ~ 359. 999º	0.001º	±0.005º
Περιβάλλον εργασίας	-10 ~ ~ + 55℃, 15 ~ 85% Rhd，υψόμετρο：-10 ~ 3500 μ
Επιρροή θερμοκρασίας	≤10 ppm /℃ (U / i,≤15 ppm /℃ (οι υπολοιποι）
Επίδραση συχνότητας	≤20 ppm / hz
Διεπαφή παλμού	- Εισαγωγή (2 κανάλια, PLI1, PLI2) - Χαμηλό επίπεδο≤2V, υψηλό επίπεδο≥5V - Έξοδος (2 κανάλια, ενεργή ισχύς PLO-1, αντιδραστική ισχύς PLO-3) - Χαμηλό επίπεδο≤0,5V, υψηλό επίπεδο≥11,5V
Διασύνδεση επικοινωνίας	Ασύγχρονη σειριακή μετάδοση: RS232, 9600bps, 1N8.
Τροφοδοσία ισχύος1	Τροφοδοσία από το U1, το οποίο δοκιμασμένο κύκλωμα Τερματικά: 85 ~ 450V /≯35va			Από δοκιμασμένο κύκλωμα
Τροφοδοσία ισχύος 2	Ισχύς από την υποδοχή AC: 85 ~ 450V /≯35va
Τροφοδοσία ισχύος3	Μπαταρία Τύπος: Li Polymer Batter, Μέγεθος: 110MMX51MMX16MM, Προτείνω Τάση εξόδου: 7.2V, Χωρητικότητα: 5000mAh			Εσωτερική μπαταρία Li
Διάσταση	Μέσο: 245mm x 162mm x 60mm
	Θήκη μεταφοράς: 559mm x 351mm x 229mm
Βάρος	Βάρος του κύριου οργάνου: 1,7kg
	Συνολικό σύνολο Βάρος: 11,5kg
