Μετασχηματιστής απομόνωσης (ΤΠΕ)
Tict-120a
Περιγραφή
Σήμερα, όλο και περισσότερο το τρέχον κανάλι και το κανάλι τάσης του μετρητή ενέργειας είναι σταθερή σύνδεση. Είναι στενό μετρητή IP-Link. Για τη δοκιμή μετρητών με κλειστή IP-LINK, η υπό εξέταση μονάδα πρέπει να παρέχεται με απομονωμένα και πιθανά σήματα ρεύματος και τάσης. Ο προηγούμενος πάγκος δοκιμής δεν μπόρεσε να προσφέρει τέτοια σήματα, μπορεί να δοκιμάσει μόνο τον ανοιχτό μετρητή IP-Link. Η σειρά TICT είναι ένας απομονωμένος μετασχηματιστής ρεύματος ακριβείας (ΤΠΕ) με ενεργή ηλεκτρονική αντιστάθμιση σφάλματος, μπορεί να προσφέρει το πολυτελεμένο ρεύμα υψηλής ακρίβειας, να δοκιμάσετε το κλείσιμο μετρητή IP-Link. Η σειρά TICT μπορεί να εγκατασταθεί στον νέο πάγκο δοκιμής ή να χρησιμοποιείται για την αναβάθμιση του παλιού πάγκου δοκιμής.
Αποκορύφωμα
● Εξαιρετική υψηλή ακρίβεια έως 0,01%
● Τηλεχειριστήριο μέσω της σειριακής επικοινωνίας μέσω RS232 / RS485
● Προστασία από ανοικτό κύκλωμα και υπερφόρτωση
● Αυτόματη μη χρησιμοποιημένη θέση παράκαμψης
● Προγραμματιζόμενο φορτίο παράκαμψης
● Εύκολη για δοκιμή ή βαθμονόμηση μετρητών από προπληρωμένες και έξυπνου μετρητή
Τεχνικές προδιαγραφές
Τρέχουσα σειρά | 3 × (10mA - 120a) |
Ακρίβεια | 0,01% (50mA - 120a) |
Αναλογία | 1: 1 (πρωταρχικό ρεύμα = δευτερεύον ρεύμα) |
Εύρος συχνοτήτων | 45Hz - 65Hz |
Τάση βάρους εξόδου | 3 × 0.6V (max) |
Ισχύς εξόδου | 3 × 60VA (μέγ.) |
Λιμάνι επικοινωνίας | RS-232/485 |
Παροχή ηλεκτρικού ρεύματος | +/- 12VDC |
Κατανάλωση ενέργειας | 20 VA (Max) |
Λειτουργία λειτουργίας | - 10 ° C ... + 50 ° C |
Θερμοκρασία αποθήκευσης | - 20 ° C ... + 60 ° C |
Διαστάσεις (H × W × D) | 290mm × 275mm × 296mm |
Βάρος | περίπου.17kg |

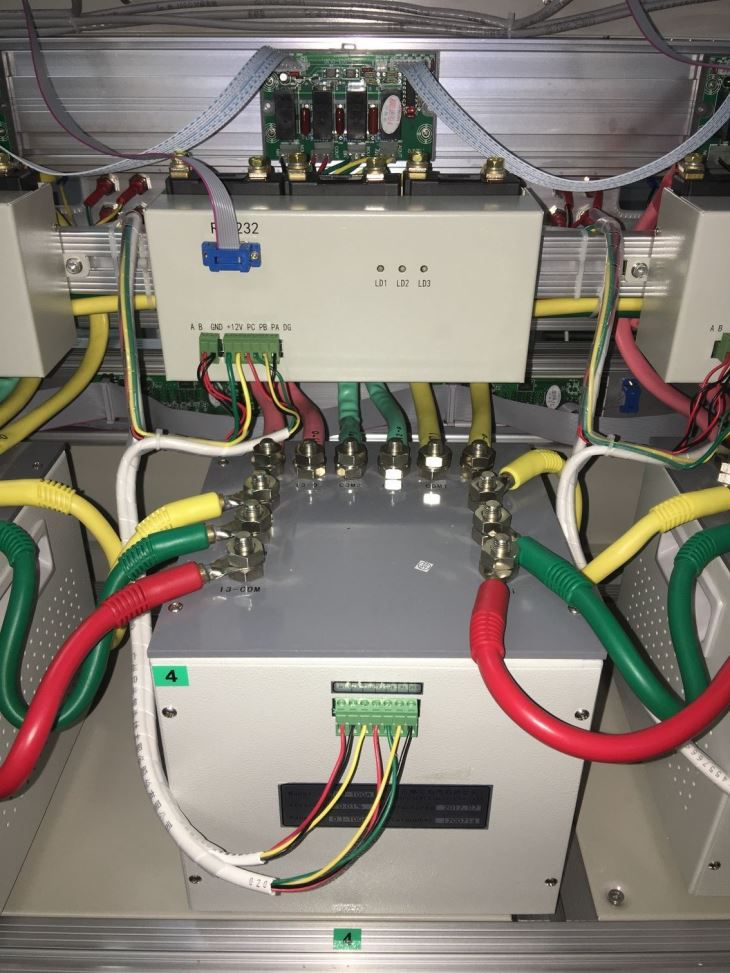

Διάγραμμα εργασίας σε σύστημα δοκιμών τριών φάσεων
