Κατάσταση διαθεσιμότητας: | |
---|---|
Ποσότητα: | |

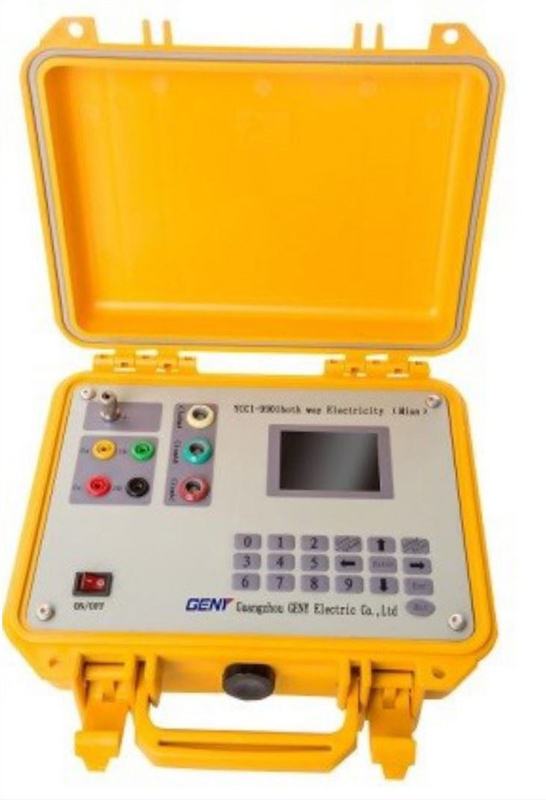

Αναγνωριστικό φάσης και τροφοδοσίας
Μοντέλο: YCCI-9901
Το αναγνωριστικό φάσης και τροφοδότη χρησιμοποιείται για τον προσδιορισμό των βασικών πληροφοριών των χρηστών, όπως η μετασχηματιστής των χρηστών, η ισχύς και η γραμμή φάσης κ.λπ., χρησιμεύει ως μια αποτελεσματική προσέγγιση διαχείρισης.
Το σύστημα υιοθετεί τόσο τη μέθοδο παλμού όσο και τη μέθοδο σήματος φορέα ηλεκτρικής γραμμής για τον εντοπισμό των πληροφοριών των χρηστών. Οι 2 μέθοδοι μπορούν να χρησιμοποιηθούν σε συνδυασμό ή ξεχωριστά. Προσφέρει υψηλή ακρίβεια δοκιμών, χωρίς εσφαλμένη κακή συμπεριφορά ή μη αναγνωρίσεις των χρηστών που συμβαίνουν.
Το σύστημα αποτελείται από μια συσκευή δοκιμής κεντρικού υπολογιστή και τις χειροκίνητες μονάδες δοκιμής. Ο κεντρικός υπολογιστής είναι εγκατεστημένος στην πλευρά χαμηλής τάσης των μετασχηματιστών και οι φορητές μονάδες χρησιμοποιούνται στην πλευρά του χρήστη για την αναγνώριση πληροφοριών.
Χαρακτηριστικά & Λειτουργίες:
● Λειτουργίες ταυτοποίησης για τη διάκριση των μετασχηματιστών και των φάσεων των μετρούμενων γραμμών.
● Προσδιορισμός του φορτίου (ο αριθμός των μετρητών ενέργειας που χρησιμοποιείται) κάθε φάσης των μετασχηματιστών.
● Εμφανίστε και αποθηκεύστε την τιμή τάσης των μετρούμενων γραμμών και μετρήστε τη διαφορά τάσης
μεταξύ της πλευράς μετασχηματιστή και της πλευράς του χρήστη.
● Εμφανίστε το περίεργο αρμονικό περιεχόμενο (3-51η) της μετρούμενης γραμμής και αποθηκεύστε τις συνολικές αρμονικές.
● Ένδειξη κυματομορφής τάσης της μετρούμενης γραμμής.
● Η συσκευή υποδοχής συλλέγει σήμα παλμού από τις φορητές μονάδες στη μέθοδο παλμού τάσης
ανίχνευση ή από τον σημερινό σφιγκτήρα για τη διάκριση των φάσεων και της περιοχής διανομής όπου
Οι μονάδες Hanheld βρίσκονται.
● Προσδιορίστε τη γραμμή υποκαταστήματος, στην οποία βρίσκονται οι χειροκίνητες μονάδες, της περιοχής διανομής, χρησιμοποιώντας
τον σημερινό σφιγκτήρα για τη συλλογή της ώθησης.
● Χρησιμοποιώντας τρεις σφιγκτήρες ρεύματος, ο κεντρικός υπολογιστής εμφανίζει την τάση, την τρέχουσα, γωνία, την ενεργή ενέργεια, αντιδραστική
Ισχύς, συντελεστής ισχύος κ.λπ., ενώ δεν χρησιμοποιούνται σημερινοί σφιγκτήρες, διασπάται μόνο την τιμή τάσης με
Οι άλλες παράμετροι εμφανίζονται ως μηδέν.
● 500α και μεγαλύτερες σφιγκτήρες ή πηνία Rogowski είναι διαθέσιμα για δοκιμή υποκαταστημάτων.
● Ο αριθμός περιοχής διανομής μπορεί να ρυθμιστεί ελεύθερα για να διακρίνει τους δοκιμασμένους μετασχηματιστές.
● Διακρίνιση της κατεύθυνσης και της πολικότητας δεν απαιτούνται για τη δοκιμή παλμών, όταν χρησιμοποιείτε τη συσκευή χειρός
Σύνδεση ή τις τρέχουσες μεθόδους σύνδεσης σφιγκτήρα.
Προδιαγραφές:
YCCI-9901 Αναγνωριστικό φάσης και τροφοδότη | |
Τάση λειτουργίας: | Υποδοχή: AC3 x 220V: Τερματικά: AC 220V |
Clamp τρέχον CT ή ROGOWSKI COIL (προαιρετικό). | 5α.500a |
Συχνότητα: | 50hz |
Θερμοκρασία λειτουργίας: | -10 ~ + 45C |
Κατανάλωση ενέργειας υποδοχής: | <2W / PHASE |
Κατανάλωση ακινητοποιίας: | <1w (όταν δεν υπάρχει παλμική αποστολή) |
Τερματικό μέγιστο παλμικό ρεύμα: | 10α; |
Απόσταση λειτουργίας: | Φορέας Επικοινωνίες: <2,7χλμ Παλμός:> 5χλμ |
Μέθοδοι χρήσης
● Το μηχάνημα υποδοχής
Συνδέστε τον αγωγό δοκιμής (βλ. 3.1) Κίτρινα, πράσινα, κόκκινα, κόκκινα και μαύρα καλώδια δοκιμής με UA, UB, UC, U0 τερματικά στη μηχανή ξενιστή αντίστοιχα. Η άλλη πλευρά συνδέεται με μετασχηματιστή ή σε άλλη συσκευή τροφοδοσίας με σφιγκτήρες. (Σημείωση: Από προεπιλογή, το κίτρινο είναι φάση Α, το πράσινο είναι φάση Β, το κόκκινο είναι φάση C και το μαύρο είναι U0). Διατηρήστε ασφαλείς και ακολουθούν τους κανόνες καλωδίωσης ηλεκτρικής ενέργειας κατά τη λειτουργία.
● Επέκταση
Χρησιμοποιήστε την πλευρά του καλωδίου τροφοδοσίας (βλ. 3.2) για να συνδέσετε το ακροδέκτη του πίνακα προέκτασης και την πλευρά σφιγκτήρα για να συνδέσετε το μετρητή ισχύος (το κόκκινο είναι η γραμμή φάσης και η μαύρη είναι η μηδενική γραμμή). Ενεργοποίηση μετά τη σύνδεση.
Αναγνωριστικό φάσης και τροφοδοσίας
Μοντέλο: YCCI-9901
Το αναγνωριστικό φάσης και τροφοδότη χρησιμοποιείται για τον προσδιορισμό των βασικών πληροφοριών των χρηστών, όπως η μετασχηματιστής των χρηστών, η ισχύς και η γραμμή φάσης κ.λπ., χρησιμεύει ως μια αποτελεσματική προσέγγιση διαχείρισης.
Το σύστημα υιοθετεί τόσο τη μέθοδο παλμού όσο και τη μέθοδο σήματος φορέα ηλεκτρικής γραμμής για τον εντοπισμό των πληροφοριών των χρηστών. Οι 2 μέθοδοι μπορούν να χρησιμοποιηθούν σε συνδυασμό ή ξεχωριστά. Προσφέρει υψηλή ακρίβεια δοκιμών, χωρίς εσφαλμένη κακή συμπεριφορά ή μη αναγνωρίσεις των χρηστών που συμβαίνουν.
Το σύστημα αποτελείται από μια συσκευή δοκιμής κεντρικού υπολογιστή και τις χειροκίνητες μονάδες δοκιμής. Ο κεντρικός υπολογιστής είναι εγκατεστημένος στην πλευρά χαμηλής τάσης των μετασχηματιστών και οι φορητές μονάδες χρησιμοποιούνται στην πλευρά του χρήστη για την αναγνώριση πληροφοριών.
Χαρακτηριστικά & Λειτουργίες:
● Λειτουργίες ταυτοποίησης για τη διάκριση των μετασχηματιστών και των φάσεων των μετρούμενων γραμμών.
● Προσδιορισμός του φορτίου (ο αριθμός των μετρητών ενέργειας που χρησιμοποιείται) κάθε φάσης των μετασχηματιστών.
● Εμφανίστε και αποθηκεύστε την τιμή τάσης των μετρούμενων γραμμών και μετρήστε τη διαφορά τάσης
μεταξύ της πλευράς μετασχηματιστή και της πλευράς του χρήστη.
● Εμφανίστε το περίεργο αρμονικό περιεχόμενο (3-51η) της μετρούμενης γραμμής και αποθηκεύστε τις συνολικές αρμονικές.
● Ένδειξη κυματομορφής τάσης της μετρούμενης γραμμής.
● Η συσκευή υποδοχής συλλέγει σήμα παλμού από τις φορητές μονάδες στη μέθοδο παλμού τάσης
ανίχνευση ή από τον σημερινό σφιγκτήρα για τη διάκριση των φάσεων και της περιοχής διανομής όπου
Οι μονάδες Hanheld βρίσκονται.
● Προσδιορίστε τη γραμμή υποκαταστήματος, στην οποία βρίσκονται οι χειροκίνητες μονάδες, της περιοχής διανομής, χρησιμοποιώντας
τον σημερινό σφιγκτήρα για τη συλλογή της ώθησης.
● Χρησιμοποιώντας τρεις σφιγκτήρες ρεύματος, ο κεντρικός υπολογιστής εμφανίζει την τάση, την τρέχουσα, γωνία, την ενεργή ενέργεια, αντιδραστική
Ισχύς, συντελεστής ισχύος κ.λπ., ενώ δεν χρησιμοποιούνται σημερινοί σφιγκτήρες, διασπάται μόνο την τιμή τάσης με
Οι άλλες παράμετροι εμφανίζονται ως μηδέν.
● 500α και μεγαλύτερες σφιγκτήρες ή πηνία Rogowski είναι διαθέσιμα για δοκιμή υποκαταστημάτων.
● Ο αριθμός περιοχής διανομής μπορεί να ρυθμιστεί ελεύθερα για να διακρίνει τους δοκιμασμένους μετασχηματιστές.
● Διακρίνιση της κατεύθυνσης και της πολικότητας δεν απαιτούνται για τη δοκιμή παλμών, όταν χρησιμοποιείτε τη συσκευή χειρός
Σύνδεση ή τις τρέχουσες μεθόδους σύνδεσης σφιγκτήρα.
Προδιαγραφές:
YCCI-9901 Αναγνωριστικό φάσης και τροφοδότη | |
Τάση λειτουργίας: | Υποδοχή: AC3 x 220V: Τερματικά: AC 220V |
Clamp τρέχον CT ή ROGOWSKI COIL (προαιρετικό). | 5α.500a |
Συχνότητα: | 50hz |
Θερμοκρασία λειτουργίας: | -10 ~ + 45C |
Κατανάλωση ενέργειας υποδοχής: | <2W / PHASE |
Κατανάλωση ακινητοποιίας: | <1w (όταν δεν υπάρχει παλμική αποστολή) |
Τερματικό μέγιστο παλμικό ρεύμα: | 10α; |
Απόσταση λειτουργίας: | Φορέας Επικοινωνίες: <2,7χλμ Παλμός:> 5χλμ |
Μέθοδοι χρήσης
● Το μηχάνημα υποδοχής
Συνδέστε τον αγωγό δοκιμής (βλ. 3.1) Κίτρινα, πράσινα, κόκκινα, κόκκινα και μαύρα καλώδια δοκιμής με UA, UB, UC, U0 τερματικά στη μηχανή ξενιστή αντίστοιχα. Η άλλη πλευρά συνδέεται με μετασχηματιστή ή σε άλλη συσκευή τροφοδοσίας με σφιγκτήρες. (Σημείωση: Από προεπιλογή, το κίτρινο είναι φάση Α, το πράσινο είναι φάση Β, το κόκκινο είναι φάση C και το μαύρο είναι U0). Διατηρήστε ασφαλείς και ακολουθούν τους κανόνες καλωδίωσης ηλεκτρικής ενέργειας κατά τη λειτουργία.
● Επέκταση
Χρησιμοποιήστε την πλευρά του καλωδίου τροφοδοσίας (βλ. 3.2) για να συνδέσετε το ακροδέκτη του πίνακα προέκτασης και την πλευρά σφιγκτήρα για να συνδέσετε το μετρητή ισχύος (το κόκκινο είναι η γραμμή φάσης και η μαύρη είναι η μηδενική γραμμή). Ενεργοποίηση μετά τη σύνδεση.
